Dlaczego pomiary oświetlenia boiska wymagają osobnego podejścia?
Boisko lub stadion to nie jest zwykła otwarta powierzchnia. Liczy się nie tylko to, czy obiekt „wydaje się jasny”, ale czy światło jest właściwie rozłożone na całej płycie gry, czy nie ma niedoświetlonych narożników, silnych różnic pomiędzy strefami i problemów z widocznością piłki oraz zawodników.
W przypadku prostych boisk szkolnych najczęściej kluczowe są pomiary poziome i równomierność. Przy stadionach dochodzi dodatkowy wymiar: widoczność dla kamer, wymagania transmisyjne, pomiary pionowe, zasilanie awaryjne i dokumentacja potrzebna do procesu licencyjnego.

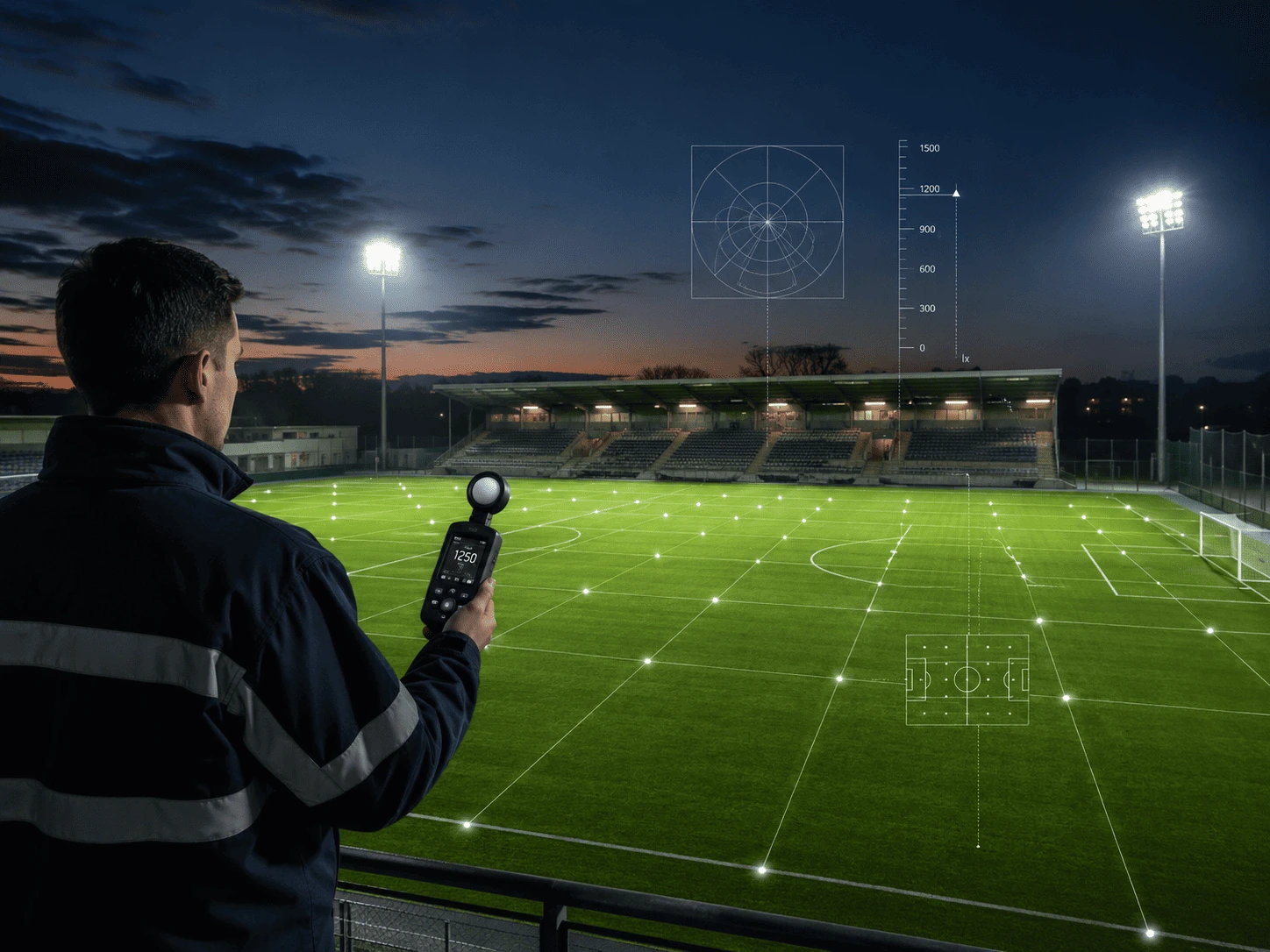

Punkty pomiarowe rozmieszczamy na płycie boiska zgodnie z geometrią obiektu.
Sprawdzamy nie tylko średnie wartości, ale też rozkład światła na całym obszarze.
Przygotowujemy tabelę wyników, mapę punktów i wnioski dla zarządcy lub klubu.
Zakres usługi – co sprawdzamy?
Zakres pomiarów dobieramy do typu obiektu. Inaczej wygląda pomiar boiska szkolnego, inaczej orlika, a jeszcze inaczej stadionu, który ma spełniać wymagania rozgrywek ligowych. Najważniejsze jest ustalenie celu: odbiór, kontrola po modernizacji, przygotowanie dokumentacji, weryfikacja pod wymagania sportowe lub licencyjne.
Określamy typ boiska, wymiary, dyscyplinę, klasę rozgrywek i cel pomiaru.
Przygotowujemy rozmieszczenie punktów na płycie gry lub w wybranej strefie.
Wykonujemy odczyty na boisku, najczęściej po zmroku i przy stabilnej pracy instalacji.
Porządkujemy wyniki, liczymy równomierność i przygotowujemy zestawienia.
Przekazujemy protokół, mapę punktów, tabele wyników i wnioski techniczne.
Mapa punktów jest podstawą dobrej dokumentacji
Przy boiskach i stadionach wyniki mają sens dopiero wtedy, gdy można je powiązać z konkretnymi miejscami na płycie gry.
Boiska szkolne, orliki i obiekty rekreacyjne
Przy mniejszych obiektach sportowych najważniejsza jest praktyczna ocena warunków użytkowania. Sprawdzamy, czy boisko jest doświetlone równomiernie, czy na płycie gry nie występują wyraźne niedoświetlone fragmenty i czy światło pozwala bezpiecznie korzystać z obiektu po zmroku.
Taki pomiar jest przydatny po montażu nowych naświetlaczy, po modernizacji LED, po zmianie ustawienia opraw lub wtedy, gdy zarządca chce mieć dokumentację do odbioru, kontroli technicznej albo dalszego planowania inwestycji.
Stadiony ligowe i wymagania PZPN
Stadion ligowy wymaga znacznie bardziej uporządkowanego podejścia. Tu nie wystarcza sama ocena poziomego natężenia oświetlenia na murawie. Dochodzą pomiary pionowe w kierunkach związanych z kamerami, analiza równomierności, wymagania dla zasilania podstawowego i awaryjnego oraz mapa natężenia światła.
W przypadku stadionów przygotowywanych pod wymagania PZPN szczególnie ważne jest wcześniejsze zebranie informacji o planie kamer, historii modernizacji oświetlenia, gotowości zasilania awaryjnego oraz terminie, w którym dokumentacja jest potrzebna. Bez tych danych łatwo źle ustawić zakres lub wykonać pomiary, które nie odpowiedzą na właściwe pytania licencyjne.
| Typ obiektu | Najczęstszy zakres | Co dostaje klient? |
|---|---|---|
| Boisko szkolne / orlik | Pomiary poziome, równomierność, podstawowa siatka punktów. | Protokół, tabela wyników, rzut lub schemat punktów i wnioski. |
| Pełnowymiarowe boisko piłkarskie | Siatka na całej płycie, pomiary w punktach, ocena rozkładu światła. | Mapa punktów, wyniki, równomierność i dokumentacja dla zarządcy. |
| Stadion ligowy | Pomiary poziome i pionowe, kierunki kamer, zasilanie podstawowe i awaryjne, mapa natężenia. | Rozbudowany raport techniczny pod wymagania obiektu i procesu licencyjnego. |
| Modernizacja oświetlenia | Pomiar po wymianie opraw, porównanie z założeniami, kontrola problematycznych stref. | Dokumentacja powykonawcza i wskazanie miejsc wymagających korekty. |
Co obejmuje dokumentacja po pomiarach?
Dokumentacja powinna pozwolić zarządcy lub klubowi zrozumieć nie tylko pojedyncze odczyty, ale cały rozkład światła na obiekcie. Dlatego w raporcie duże znaczenie ma mapa punktów, tabele wyników i sposób pokazania równomierności.
- opis obiektu, zakresu i warunków pomiaru,
- siatka punktów pomiarowych na boisku lub rzucie,
- tabele wyników dla punktów i stref,
- obliczenia średnich, minimalnych i maksymalnych wartości,
- ocena równomierności oświetlenia,
- mapa natężenia światła lub graficzne zestawienie wyników,
- wnioski techniczne i wskazanie miejsc wymagających dalszej analizy.
Cienie, olśnienie i jakość światła
Przy obiektach sportowych często pojawiają się pytania o cienie, olśnienie, temperaturę barwową, oddawanie barw i migotanie światła. Nie wszystkie te parametry mierzy się zwykłym luksomierzem. Dlatego zakres trzeba ustalić jasno przed pomiarami.
Natężenie poziome i pionowe mierzy się luksomierzem. Parametry takie jak temperatura barwowa, CRI czy migotanie wymagają odpowiedniego spektrometru lub miernika parametrów światła. Formalna analiza olśnienia wymaga osobnej metodologii i zwykle nie jest zwykłym odczytem terenowym.
Jak przygotować obiekt do wyceny?
Do wstępnej wyceny najlepiej przesłać informacje, które pozwolą określić realny zakres pomiarów. Przy prostym boisku wystarczy zwykle lokalizacja, typ obiektu, wymiary i cel pomiaru. Przy stadionie ligowym potrzebne są dodatkowe dane techniczne i organizacyjne.
- typ obiektu: boisko szkolne, orlik, boisko pełnowymiarowe, stadion,
- wymiary płyty gry i dyscyplina,
- rzut lub schemat boiska, jeśli jest dostępny,
- liczba masztów, opraw i informacje o modernizacji,
- czy pomiar dotyczy odbioru, kontroli, modernizacji czy procesu licencyjnego,
- czy wymagane są pomiary pionowe, plan kamer lub zasilanie awaryjne,
- termin, w którym potrzebny jest raport.
Potrzebujesz pomiarów oświetlenia boiska lub stadionu?
Wyślij opis obiektu, lokalizację, wymiary płyty i cel pomiaru. Przy stadionach ligowych dopisz, czy temat dotyczy wymagań PZPN i procesu licencyjnego.
FAQ
Co obejmują pomiary oświetlenia boisk i stadionów?
Zakres obejmuje najczęściej przygotowanie siatki punktów pomiarowych, pomiary natężenia oświetlenia na płycie boiska, ocenę równomierności, dokumentację punktów oraz raport z wynikami. W przypadku stadionów ligowych zakres może obejmować również pomiary pionowe dla kierunków kamer i analizę zasilania awaryjnego.
Czy pomiary na boisku wykonuje się na murawie?
W typowych pomiarach poziomych dla boisk pomiary wykonuje się na płaszczyźnie boiska zgodnie z przyjętą siatką punktów. Przy stadionach ligowych mogą dochodzić pomiary pionowe na określonej wysokości i w określonych kierunkach.
Czy przygotowujecie mapę natężenia światła?
Tak. Przy pomiarach boisk i stadionów możemy przygotować mapę lub rzut z punktami pomiarowymi, tabelami wyników i informacją o równomierności oświetlenia.
Czy obsługujecie stadiony pod wymagania PZPN?
Tak, możemy przygotować zakres pomiarów pod wymagania stadionowe, w tym pomiary poziome i pionowe, dokumentację punktów, mapę natężenia światła oraz organizację pomiarów przy zasilaniu podstawowym i awaryjnym, jeżeli taki zakres zostanie ustalony z klientem.
