1. Ustalenie stref
Analizujemy teren i rozdzielamy go na logiczne obszary pomiarowe.
- parkingi i miejsca postojowe,
- drogi wewnętrzne,
- ciągi piesze,
- strefy załadunku.
Tereny zewnętrzne

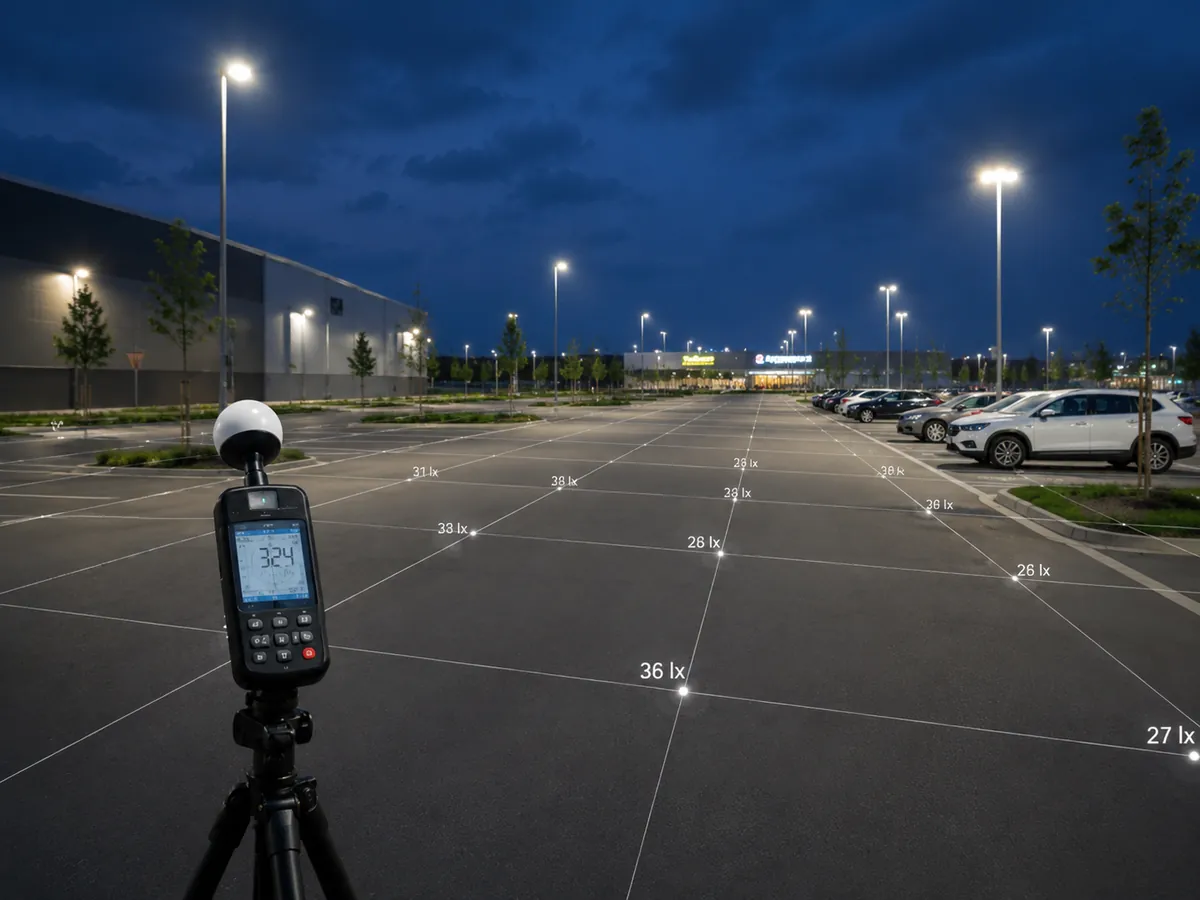

Pomiary oświetlenia parkingów i terenów zewnętrznych
Wykonujemy pomiary oświetlenia parkingów, placów manewrowych, dróg wewnętrznych, stref załadunku, ciągów pieszych i terenów zewnętrznych przy obiektach firmowych. Pomiary wykonywane są po zmroku, z dokumentacją punktów pomiarowych, tabelami wyników i oceną równomierności oświetlenia.
Dla kogo
Kiedy warto wykonać pomiary zewnętrzne?
Pomiary oświetlenia terenów zewnętrznych są potrzebne wtedy, gdy obiekt jest użytkowany po zmroku, a bezpieczeństwo pieszych, kierowców lub pracowników zależy od prawidłowego rozkładu światła. Dotyczy to szczególnie parkingów przy centrach handlowych, halach, magazynach, zakładach produkcyjnych, biurowcach i obiektach usługowych.
Taki pomiar pomaga sprawdzić, czy nie występują niedoświetlone fragmenty, zbyt duże różnice pomiędzy strefami, problemy przy przejściach dla pieszych, rampach, drogach wewnętrznych albo miejscach manewrowych.
Zakres prac
Co obejmuje usługa?
Zakres dopasowujemy do układu terenu, rodzaju ruchu, wielkości parkingu i celu dokumentacji.
2. Siatka punktów
Wyznaczamy punkty pomiarowe w sposób pozwalający ocenić rozkład światła na całej powierzchni.
- punkty na nawierzchni,
- podział na strefy,
- mapa lub szkic punktów,
- możliwy rzut PDF/DWG.
3. Pomiary po zmroku
Odczyty wykonujemy przy działającej instalacji oświetleniowej, po ustabilizowaniu warunków.
- pomiar natężenia światła,
- kontrola miejsc problematycznych,
- zdjęcia sytuacyjne,
- notatki techniczne.
4. Opracowanie wyników
Przygotowujemy uporządkowaną dokumentację z tabelami, opisem punktów i wnioskami.
- średnie i minimalne wartości,
- równomierność oświetlenia,
- tabela wyników,
- protokół lub raport.
1
Opis obiektu
Ustalamy lokalizację, typ terenu i cel pomiaru.
2
Punkty pomiarowe
Przygotowujemy siatkę lub układ punktów kontrolnych.
3
Pomiar nocny
Wykonujemy odczyty po zmroku, w warunkach pracy instalacji.
4
Analiza wyników
Porządkujemy odczyty i sprawdzamy rozkład światła.
5
Raport
Oddajemy dokumentację z tabelami, mapą i wnioskami.
Dokumentacja
Co otrzymuje klient?
Dokumentacja ma pokazywać nie tylko pojedyncze wartości, ale również rozmieszczenie punktów i logiczny podział badanego terenu.
Protokół lub raport
Opis zakresu, warunków pomiaru, zastosowanego sprzętu i badanych stref.
Tabele wyników
Odczyty przypisane do punktów i stref: parking, droga, plac, rampa, ciąg pieszy.
Siatka punktów
Mapa, rzut PDF/DWG albo szkic z numeracją punktów pomiarowych.
Ocena równomierności
Informacja, czy teren jest oświetlony równomiernie, czy występują ciemne strefy.
Zdjęcia sytuacyjne
Dokumentacja terenu, opraw, kierunku świecenia i miejsc problematycznych.
Wnioski techniczne
Uwagi dotyczące niedoświetlenia, zbyt dużych różnic i obszarów wymagających analizy.
Kryteria oceny
PN-EN 12464-2 i oświetlenie miejsc pracy na zewnątrz
Przy terenach zewnętrznych ważne jest dobranie właściwego punktu odniesienia. Inaczej ocenia się parking, inaczej plac manewrowy, a jeszcze inaczej drogę publiczną lub obiekt sportowy.
| Obszar | Co zwykle sprawdzamy? | Uwagi praktyczne |
|---|---|---|
| Parking zewnętrzny | Natężenie, równomierność, strefy ciemne, przejścia i dojścia do obiektu. | Pomiary wykonuje się po zmroku, zwykle na poziomie nawierzchni. |
| Plac manewrowy | Widoczność przeszkód, równomierność i warunki dla ruchu pojazdów. | Istotne są strefy skrętu, cofania, bramy i miejsca załadunku. |
| Strefa załadunku | Oświetlenie ramp, doków, miejsc pracy i komunikacji technicznej. | Warto rozdzielić strefę pracy od samej drogi dojazdowej. |
| Ciągi piesze | Doświetlenie przejść, dojść do wejść, chodników i tras komunikacyjnych. | Ważne są nagłe różnice jasności i miejsca, gdzie pieszy przechodzi przez drogę. |
Ważne: PN-EN 12464-2 dotyczy miejsc pracy na zewnątrz. Nie wszystkie obszary zewnętrzne ocenia się według tej samej normy — oświetlenie dróg publicznych, obiektów sportowych, awaryjne lub architektoniczne może wymagać innego podejścia.
Artykuł powiązany
Zobacz temat w Strefie wiedzy MetrixLab.
FAQ
Najczęstsze pytania
Krótkie odpowiedzi dotyczące pomiarów oświetlenia parkingów i terenów zewnętrznych.
Co obejmują pomiary oświetlenia parkingów i terenów zewnętrznych?
Zakres obejmuje wyznaczenie punktów pomiarowych, pomiary natężenia oświetlenia po zmroku, ocenę równomierności, dokumentację zdjęciową oraz protokół lub raport z wynikami.
Czy pomiary parkingów wykonuje się nocą?
Tak. Pomiary oświetlenia parkingów, placów i terenów zewnętrznych wykonuje się po zmroku, przy ustabilizowanej pracy instalacji oświetleniowej.
Czy można przygotować siatkę punktów na mapie lub rzucie?
Tak. Przy większych parkingach i terenach zewnętrznych można przygotować siatkę punktów na rzucie, mapie, PDF albo uproszczonym szkicu.
Jakie obiekty najczęściej obejmuje taka usługa?
Najczęściej są to parkingi, place manewrowe, drogi wewnętrzne, strefy załadunku, tereny zakładowe, ciągi piesze i zewnętrzne strefy komunikacyjne.
Wycena
Chcesz wycenić pomiary parkingu lub terenu zewnętrznego?
Wyślij lokalizację, opis terenu, orientacyjną powierzchnię, zdjęcia lub mapę. Jeżeli posiadasz rzut PDF/DWG albo plan zagospodarowania, dołącz go do zapytania.
pomiary po zmroku na parkingach, placach i terenach zakładowych,
siatka punktów pomiarowych na mapie, szkicu lub rzucie PDF/DWG,
protokół, tabele wyników, dokumentacja zdjęciowa i wnioski techniczne.
