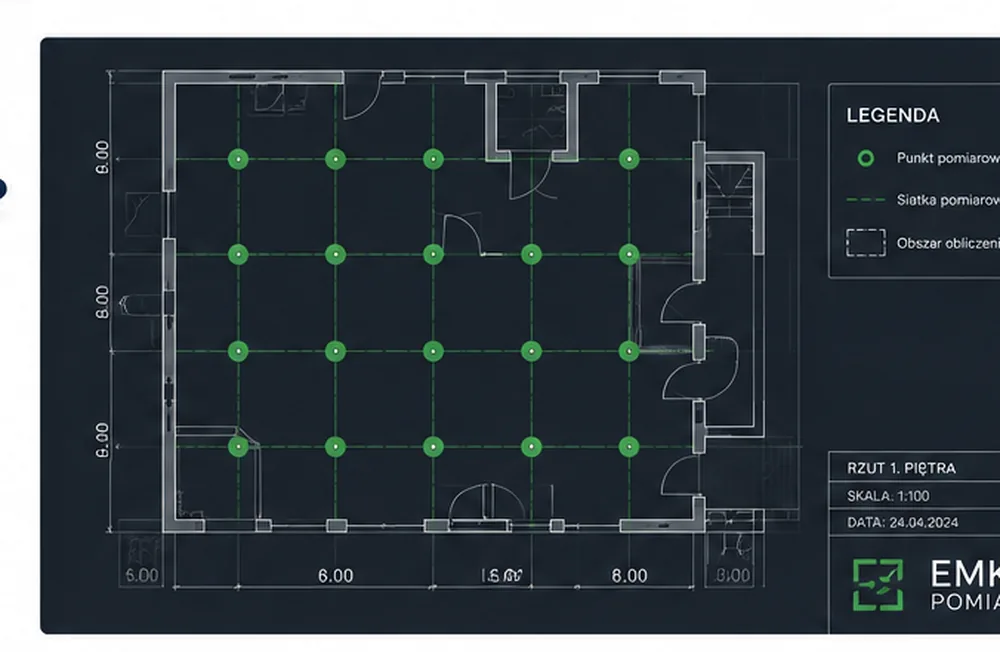

Co to jest siatka pomiarowa oświetlenia?
Siatka pomiarowa oświetlenia to zaplanowany układ punktów, w których wykonywane są odczyty natężenia oświetlenia. W najprostszej wersji może to być tabela z numerami punktów, ale w większych obiektach zdecydowanie lepiej sprawdza się siatka pomiarowa na rzucie DWG albo na rzucie PDF.
Dzięki temu wynik pomiaru nie jest oderwany od rzeczywistego miejsca w obiekcie. Każdy punkt można wskazać na planie, przypisać do strefy i później łatwo odnaleźć podczas kolejnej kontroli, modernizacji albo analizy problematycznego obszaru.
Wiadomo dokładnie, gdzie wykonano odczyt i do jakiej strefy należy punkt.
Przy kolejnych pomiarach można wrócić do tych samych miejsc.
Protokół jest łatwiejszy do analizy przez zarządcę, BHP lub dział techniczny.
Dlaczego rzut DWG jest tak przydatny?
Plik DWG pozwala pracować na rzeczywistej geometrii obiektu. Można lepiej określić rozstaw punktów, przebieg korytarzy, układ pomieszczeń, stref pracy, regałów, ciągów komunikacyjnych lub dróg ewakuacyjnych. To szczególnie ważne, gdy pomiary obejmują większą powierzchnię albo wiele różnych typów stref.
W praktyce siatka pomiarowa na rzucie DWG jest bardzo pomocna przy pomiarach w magazynach, halach produkcyjnych, galeriach handlowych, szkołach, biurach, parkingach oraz na drogach ewakuacyjnych. Przy małych obiektach nie zawsze jest konieczna, ale przy większych zakresach często znacząco podnosi jakość dokumentacji.
Siatka nie jest dekoracją. To mapa pracy pomiarowej.
Dobrze przygotowana siatka pokazuje, gdzie wykonano pomiary, jak podzielono obiekt i które strefy zostały ujęte w protokole.
Jak przygotowujemy siatkę pomiarową na rzucie DWG?
Proces jest prosty, ale wymaga dokładności. Najpierw sprawdzamy rzut, później ustalamy strefy i dopiero na tej podstawie rozmieszczamy punkty. Nie chodzi o przypadkowe „naklikanie kropek” na planie, tylko o taki układ punktów, który da reprezentatywny obraz warunków oświetleniowych.
Najlepiej DWG, ewentualnie PDF. Sprawdzamy skalę i czytelność planu.
Wyznaczamy pomieszczenia, drogi, strefy pracy, magazyn lub hale.
Dobieramy układ punktów do geometrii i funkcji badanej strefy.
Odczyty przypisujemy do numerów punktów i stref na rzucie.
Przekazujemy protokół, wyniki i rzut z punktami pomiarowymi.
Kiedy siatka pomiarowa jest szczególnie potrzebna?
Siatka pomiarowa jest najbardziej wartościowa wtedy, gdy pomiar obejmuje dużą powierzchnię, wiele punktów albo obiekt o zróżnicowanym układzie. W takich sytuacjach sama tabela wyników bywa niewystarczająca, bo nie pokazuje kontekstu przestrzennego.
| Typ obiektu | Dlaczego siatka pomaga? | Powiązana usługa |
|---|---|---|
| Magazyn | Ułatwia rozróżnienie alejek, pól odkładczych, ramp i stref kompletacji. | pomiary oświetlenia w magazynie |
| Hala produkcyjna | Pozwala oddzielić oświetlenie ogólne, stanowiska pracy, linie i komunikację. | pomiary oświetlenia w hali produkcyjnej |
| Drogi ewakuacyjne | Pokazuje przebieg trasy, miejsca zmiany kierunku, wyjścia i punkty ppoż. | pomiary oświetlenia awaryjnego |
| Biuro lub szkoła | Porządkuje pomiary w wielu pomieszczeniach, salach, korytarzach i częściach wspólnych. | pomiary oświetlenia ogólnego |
Co powinien zawierać rzut z punktami pomiarowymi?
Dobry rzut nie powinien być przeładowany. Ma być czytelny i użyteczny. Najważniejsze są numerowane punkty pomiarowe, logiczny podział na strefy oraz możliwość łatwego powiązania rysunku z tabelą wyników.
Najważniejsze elementy rzutu
- numerowane punkty pomiarowe,
- oznaczenie stref lub pomieszczeń,
- czytelny przebieg dróg, alejek albo obszarów pracy,
- powiązanie numerów punktów z tabelą wyników,
- opis zakresu: co zostało zmierzone, a co nie było objęte pomiarem.
DWG, PDF czy szkic – co jest najlepsze?
Najlepszym materiałem wejściowym jest aktualny rzut DWG, ponieważ pozwala najwygodniej pracować na geometrii obiektu. Jeżeli klient nie ma DWG, można użyć rzutu PDF. Przy mniejszych obiektach czasem wystarczy uproszczony plan, ale przy większych zleceniach brak rzutu znacznie utrudnia przygotowanie dobrej dokumentacji.
| Materiał | Zastosowanie | Ocena praktyczna |
|---|---|---|
| DWG | Hale, magazyny, galerie, szkoły, duże obiekty. | Najlepszy wariant do dokładnej siatki i pracy na strefach. |
| Większość standardowych obiektów. | Dobry wariant, jeśli rzut jest czytelny i aktualny. | |
| Szkic / uproszczony plan | Małe pomieszczenia lub pojedyncze strefy. | Możliwy, ale mniej precyzyjny i trudniejszy do archiwizacji. |
Jakie dane warto przesłać przed wyceną?
Im lepsze materiały otrzymamy na początku, tym szybciej można określić zakres i przygotować ofertę. Przy większych obiektach warto przesłać rzut, powierzchnię, opis stref oraz informację, jaki rodzaj pomiarów ma zostać wykonany.
- rzut DWG lub PDF,
- orientacyjna powierzchnia obiektu,
- lista stref objętych pomiarem,
- informacja, czy chodzi o oświetlenie ogólne, awaryjne, stanowiska pracy, magazyn lub halę,
- informacja, czy punkty mają być naniesione na rzut,
- termin i możliwość pracy poza godzinami działania obiektu.
Podsumowanie
Siatka pomiarowa na rzucie DWG to jeden z elementów, który odróżnia prosty odczyt luksomierzem od uporządkowanej dokumentacji pomiarowej. Pozwala jasno pokazać, gdzie wykonano pomiary, jak podzielono obiekt i jak interpretować wyniki.
Przy większych obiektach siatka pomiarowa ułatwia pracę na miejscu, przyspiesza analizę wyników i daje zarządcy dokument, do którego można wrócić przy kolejnych pomiarach, modernizacjach albo kontrolach.
Potrzebujesz pomiarów z siatką na rzucie?
Wyślij rzut obiektu i krótki opis zakresu. Sprawdzimy, czy warto przygotować siatkę pomiarową DWG/PDF i jak najlepiej rozdzielić strefy.
FAQ
Co to jest siatka pomiarowa na rzucie DWG?
To rozmieszczenie punktów pomiarowych bezpośrednio na rzucie obiektu, najczęściej w pliku DWG lub PDF. Dzięki temu wiadomo, gdzie dokładnie wykonano pomiary oświetlenia i jak interpretować wyniki.
Kiedy warto przygotować siatkę pomiarową?
Siatka pomiarowa jest szczególnie przydatna w dużych obiektach, halach, magazynach, galeriach handlowych, szkołach, biurowcach oraz wszędzie tam, gdzie pomiar obejmuje wiele punktów i stref.
Czy siatka pomiarowa musi być zawsze wykonana w DWG?
Nie zawsze. Jeżeli klient nie posiada pliku DWG, punkty można nanieść również na rzut PDF albo uproszczony plan. DWG daje jednak większą dokładność i wygodę pracy przy dużych obiektach.
Czy siatka pomiarowa ułatwia kolejne pomiary?
Tak. Dzięki zapisanym punktom można w przyszłości powtórzyć pomiar w tych samych miejscach i porównać wyniki po modernizacji, naprawach lub zmianach w układzie obiektu.
